GB_T 2423.40-2013 环境试验第2部分试验方法 试验Cx未饱和高压蒸汽恒定湿热
作者:
编辑:
来源:
发布日期: 2023.12.15
1 范围
GB/T 2423 的本部分规定了一种以加速方式评定小型电工电子九游会AG官网平台(主要是非气密元件)耐湿热劣化效应的标准试验方法。
本试验不适用于评定如腐蚀和变形等外部效应。
2 概述
本试验中,试验样品在相对短时间内承受极高的未饱和蒸汽压(见附录A)。
本试验通常要施加电偏压。
由于试验具有极高的加速性,对可能产生的失效模式类型或许有重大影响(见附录B),因此应对试验条件的选择予以仔细考虑。
本试验在相对湿度 85% 条件下,规定了三组试验温度,试验严酷等级是由温度和试验持续时间确定的。
应注意,试验温度不要达到试验样品的最高额定温度和I或封装材料的临界温度。 例如,塑料的玻璃化转变温度就是典型的临界转变温度。
对塑封元件来说,劣化是由于塑料吸收水汽,湿气沿着引线端子渗入而引起。
3 试验装置说明
3. 1 试验箱
试验箱的结构,应符合以下要求:
a) 能产生表 1 给出的温度和相对湿度,并维持在给定的压力值。
b) 在试验期间能提供受控的温度、相对湿度和压力等条件,并能按照要求的斜率上升或下降到规定的实验条件。
c) 试验箱的温度和湿度能用位于工作空间内的和/或位于能给出相同结果的其他区域(例如蒸汽发生器)内的敏感装置监测。
注:有关测量工作空间相对湿度的导则见附录C.
d) 在试验开始前可用水蒸气将密闭空间内的空气排出试验箱外。
e) 不允许凝结水滴落在试验样品上。
f) 所用的结构材料不应引起试验样品腐蚀,或使加湿用水的水质劣化(见附录D的D.2)。
温度容差±2 ·c ,是对于考虑测量绝对误差、任何一点的温度波动和工作空间内所有各点之间的温度变化而言的。
然而,为使相对湿度的容差维持在规定±5%内,应使工作空间内任何两点之间的温差(在任一瞬间)保持在更窄的范围内。
如果该温差大于1.5 °C ,规定的相对湿度容差就会超差 ,同时也需要将因试验箱加热器周期性地工 作而引起的短时间的温度波动限制到类似值。
试验样品不应显著阻挡蒸汽流动。
在试验期间任何时候都不允许在试验样品上形成凝结水。
3.2 加湿用水
应使用蒸熘水或去离子水。 在 23 °C时,水的电阻率不应低于 0.5 MO • cm, pH 值应在 6.0~7.2 之间。
在将水注入加湿器之前,应清洗试验箱内部所有零件。 清洗导则在附录D中给出。
4 严酷等级
除非相关规范另有规定,应使用表1 中温度和持续时间的组合之一。 每一种温度都规定了三种持续时间。 在 110 ·c 、120 °C和 130 °C 时,试验箱应维持蒸汽压力分别约为 0.12 MPa、 0.17
MPa 和 0.23 MPa。

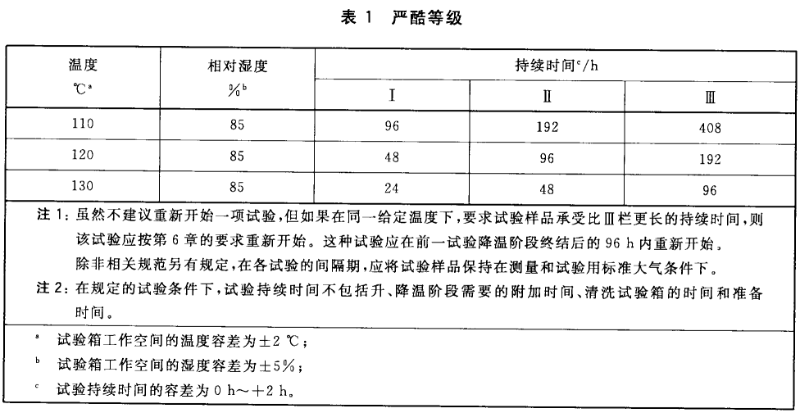

表1 严酷等级
注1:虽然不建议重新开始一项试验,但如果在同一给定温度下,要求试验样品承受比皿栏更长的持续时间,则
该试验应按第6章的要求重新开始。 这种试验应在前一试验降温阶段终结后的96 h内重新开始,
除非相关规范另有规定,在各试验的间隔期,应将试验样品保持在测量和试验用标准大气条件下。
注2:在规定的试验条件下,试验持续时间不包括升、降温阶段需要的附加时间、清洗试验箱的时间和准备时间。
a 试验箱工作空间的温度容差为±2 °C;
b 试验箱工作空间的湿度容差为±5%;
c 试验持续时间的容差为o h~+2 h。
5 初始检测
试验样品应接受相关规范规定的目视检查、尺寸检查和功能检测。
6 试验
6.1 在试验箱和试验样品均处于实验室温度、压力和湿度条件下,将试验样品装入试验箱的工作空间内。
6.2 试验样品的定位和安装
试验样品不应受到来自加热器或试验箱壁辐射热的影响。
如相关规范有要求,应使用特殊的安装装置。 安装夹具的热导率和热容量应足够低,使得对所有实际用途来说,试验样品是绝热的。
应注意选择安装装置和安装夹具的材料使污染物的作用降到最低,并使因腐蚀和因其他机理引起的劣化作用降至最低(见D.2)。
6.3 偏压
如相关规范有要求,应在暴露期间给试验样品施加偏压,施加偏压的导则见附录D。
偏压(或偏压循环)应在温度和相对湿度达到稳定状态后施加到试验样品上,并延续到试验样品处在恢复条件下为止。
6.4 试验循环
6.4.1 将试验箱 的温度升高到适当值,在此期间借助于蒸汽将封闭在试验箱内的空气排出试验箱外, 但温度和相对湿度不应超出规定值。 在试验循环期间的任一时刻,试验样品上均不允许有凝结水。 温度和相对湿度应在1.5 h内达到稳定。
但是,如果规定的试验持续时间长于48 h,并在3 h内达到稳定,即使稳定时间长于1.5 h也视为满足试验要求。
6.4.2 在相关规范所规定的试验持续时间内,温度和相对湿度应维持在规定的容差范围内。 只要温湿度条件达到稳定,就应开始计算试验持续时间。
6.4.3 在规定的试验时间结束后,试验箱内的压力、温度和相对湿度应在lh~4h内恢复到测量和试验用标准大气条件。
在该阶段,温度和相对湿度不应大于规定值,这些条件可用自然冷却的方法达到。
如用放气的方法降压,则应注意,试验样品不应受急速降压作用的影响,压力不应降到低于实验室 压力。 在该阶段通常应维持偏压。
6.4.4 降温阶段一结束,试验样品即应进入恢复程序。
7 中间检测
相关规范可要求在试验期间进行电气或机械性能检测,或对二者都进行检测。
如要求进行中间检测,相关规范应规定检测项目以及在试验的哪一阶段进行这些检测。 中间检测不应使试验条件产生任何变化。
在试验期间,不允许在恢复前将试验样品移出试验箱 进行检测。
8 恢复
一旦试验完成,应立即使试验样品在测量和试验用标准大气条件下恢复,恢复时间为2 h~24 h。
9 最后检测
试验样品应接受相关规范规定的目视检查,尺寸和功能检测。
10 相关规范应提供的信息
在相关规范中包含本试验时,应就其应用规定下列细则,有关规范应按以下所列条款的要求提供资料,特别应注意带星号(*)标记的项目,因为这些资料始终是需要的。
a)
试验严酷等级
b) 初始检测
c) 特殊安装装置
d) 偏压
e) 中间检测
f)
最后检测
